METAL O-RING,  METAL C-RING,  METAL E-RING, SPRING ENERGIZED METAL C-RING, HELICOFLEX SEALS,  HELICOFLEX DELTA SEALS

금속재질의 메탈씰,헬리코플랙스씰(Helicoflex seals)은, 탄성체(Elastomer)인 바이톤,
Perlast, Kalrez등의 고무재질로는 적용이 불가능한, 극저온, 초고온, 초고압,초내화
학성등이 요구되는 극한의 환경에서 사용된다. 따라서 화학공업,원자력, 우주산업분야,
반도체, 군수산업,핵반응기, 자동차 엔진등에 적용되는 고성능씰이다.

특장점 | FEATURES & BENEFITS : depending on Type & Material
아래의 성능과 적용범위는 메탈씰의 타입과 재질등에 따라 다르며, 메탈씰 사용을 검토하시기전에 반드시
메탈씰 설계시 주의사항을 먼저 읽어 보시기 바랍니다.
  • 극저온(Cryogenics)~ 982℃
  • 초고진공 (Ultra High Vacuum) ~ 초고압 (50,000 psi)
  • High Sealing level (Up to ultra low leak rate < 1x10-13 atm.cm3 .s-1 He)
  • 초고순도 (Ultra High Purity) and No contamination. Low Outgassing.
  • Excellent resistance to corrosion and radiation
  • Availabe in many shape configurations : circule, rectangular, oval, oblong etc.
  • Aluminum, Quartz & Ceramic Flanges
  • Excellent springback
  • Minimum relaxation
  • Long Life Expectancy

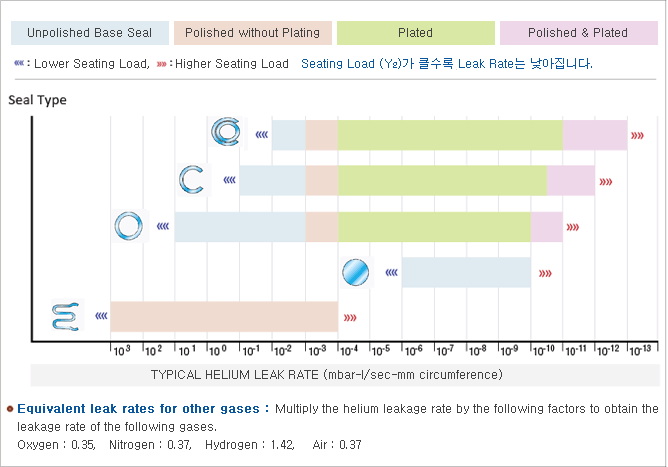

메탈씰 타입별 LEAK LATE 비교
  • Test Condition : 1 atm differential pressure at 21℃, Surface roughness 0.4 ~ 0.8 µm Ra
  • 동일Type의 메탈씰에서도 재질두께 ­­(Wall thickness), Plating의 종류, Surface Finish에 따라
    Sealing Level (Leak rate)이 달라짐
  • 가령, 메탈오링의 재질두께(Wall thickness)가 두꺼울수록 Required Seating load(Y2)가 커지기 때문에 leak rate는
    낮아집니다. (작용과 반작용)
  • 상기의 Leak rate는 Helium gas의 경우이며, Gas의 종류에 따라 Leak rate가 다를 뿐아니라, 가령 액체와 같이
    점도가 높고 표면장력이 큰 유체일수록 Leak Rate가 낮아진다.
헬리코플랙스씰 (Technetics Group)과 관련해서는 별도의 자료 참고하시기 바랍니다.
Leak Rate Equivalents :
cc/sec mbar - l/sec Torr - l/sec Pa - m3 /sec Approximate Equivalent Approximate 1mm3
Bubble Equivalent
1 1.01 7.6x10-1 1.01x10-1 2x10-3 Steady Stream
1x10-1 1.01x10-1 7.6x10-2 1.01x10-2 1 cc every 10 seconds Steady Stream
1x10-2 1.01x10-2 7.6x10-3 1.01x10-3 1 cc every 100 seconds 10 per second
1x10-3 1.01x10-3 7.6x10-4 1.01x10-4 3 cc per hour 1 per second
1x10-4 1.01x10-4 7.6x10-5 1.01x10-5 1 cc every 3 hours 1 every 10 seconds
1x10-5 1.01x10-5 7.6x10-6 1.01x10-6 1 cc every 24 hours 1 every 100 seconds
1x10-6 1.01x10-6 7.6x10-7 1.01x10-7 1 cc every 2 weeks 3 per hour
1x10-7 1.01x10-7 7.6x10-8 1.01x10-8 3 cc per year Bubbles too
infrequent to observe
1x10-8 1.01x10-8 7.6x10-9 1.01x10-9 1 cc every 3 years
1x10-9 1.01x10-9 7.6x10-10 1.01x10-10 1 cc every 30 years
1x10-10 1.01x10-10 7.6x10-11 1.01x10-11 1 cc every 300 years
1x10-11 1.01x10-11 7.6x10-12 1.01x10-12 1 cc every 3000years
