4개의 둥근 돌출부가 있는 쿼드링 (QUAD RING) 혹은 X-RING은
일반 O-RING에 비해 마찰계수가 낮고 압축율 (Squeeze)이 적어
마모가 적다.
쿼드링은 사각에서 씰링 역할을 하므로 압력의 부하분포가 고르게
형성된다. 쿼드링은 왕복운동용,회전용,고정용등에 사용할수 있다.
제품소개 > Quad Ring > 특장점쿼드링
- 같은 두께의 오링에 비해 밀폐력이 좋아 효율성이 뛰어나다.
- 오링에 비해 압축율이 적기때문에 그만큼 마찰저항과 마모가 적
어지므로 내구 수명이 길다. - CONTACT POINT가 두개 이므로 일반 O-RING 보다 밀폐력이
뛰어나다. - 액체/기체와 같이 서로 다른 매체간의 씰링효과가 좋다.
- 왕복운동,회전운동에 사용시 오링과 같은 꼬임현상이 없다.
적용한계 | APPLICATION LIMIT :
- 운전압력 : - 고 정 용 : 빽업링 없이 up to 5 Mpa, 빽업링사용 up to 40 Mpa
- 왕복운동용 : 빽업링 없이 up to 5 Mpa, 빽업링사용 up to 30 Mpa
- 회전운동용 : 빽업링 없이 up to 5 Mpa, 빽업링사용 up to 15 Mpa - 운전온도 : 재질에 따라, -60 °C ~ +200 °C, 회전용의 경우는 (마찰열을 고려) -30 °C ~ +80 °C
- 운전속도 : 왕복운동 최대 0.5 m/sec, 회전운동 최대 2.0m/sec
쿼드링 재질 / 규격
- 재질 : NBR, HNBR, VITON
- 규격 : 오링규격과 동일하나, AS568 규격으로 설계하는 것이 수급이 용이함

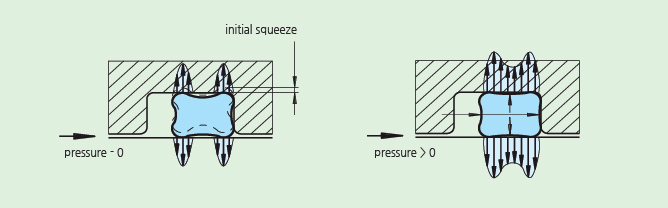

쿼드링의 초기압축율 | INITIAL SQUEEZE :
- 운동용(Dynamic sealing )의 경우 : 6 ~ 18%
- 고정용( Static sealing )의 경우 : 8~25%
오링보다 압축률이 적으며,낮은 압력에서는 초기 압축률 ( Initial Squeeze )만으로 밀폐력이 형성되나, 압력이
증가하면서( Pressure > 0 ) 밀폐력 ( Sealing Force ) 또한 커진다.
